　ZLD型圓錐形軸孔彈性柱銷齒式聯軸器具有的特

時間:2013-03-21 17:03 作者:lqlzqc 點擊:次

彈性柱銷齒式聯軸器： 1：BL棒銷聯軸器：棒銷聯軸器的適用范圍適用于聯接兩同軸線的傳動軸系，具有的補償兩軸相對偏移和一般減震性能。工作環境溫度為-20o~+70oC.不適用于對減

彈性柱銷齒式聯軸器：
1：BL棒銷聯軸器：棒銷聯軸器的適用范圍適用于聯接兩同軸線的傳動軸系，具有的補償兩軸相對偏移和一般減震性能。工作環境溫度為-20o~+70oC.不適用于對減震效果要求很高和對噪音需要控制的部位

棒銷聯軸器的適用范圍適用于聯接兩同軸線的傳動軸系，具有的補償兩軸相對偏移和一般減震性能。工作環境溫度為-20º~+70ºC.不適用于對減震效果要求很高和對噪音需要控制的部位。

BL型彈性棒銷齒式聯軸器基本參數和主要尺寸 mm

型號	公稱扭矩 N.m	許用轉速 rpm	孔徑直徑mm d1、d2	軸孔長度mm		D	S	B	許用補償量				轉動慣量 N.m2	質量kg
				Y型	J1型				軸向	徑向	角向
				L	L	mm						（º）
BL1	610	3800	25,28	55	65	145	5	66		±1.5	0.2	0º30¹	0.882		11
			30,32,35,38	60	80
			40,42,45,48	70	110
BL2	1500	3000	40,42,45,48,50,55	70-110	110	165	5	76		±1.5	0.2	0º30¹	1.96		18
			60	110-140	140
BL3	3920	2400	50,55	70-110	110	190	5	86		±1.5	0.3	0º30¹	4.312		30
			60,65,70,75	110-140	140
			80	125-170	170
BL4	6174	2000	60,65,70,75	110-140	140	230	5	106		±1.5	0.3	0º30¹	9.702		42
			80,85,90	125-170	170
BL5	9800	1680	70,75	110-140	140	270	5	116		±1.5	0.4	0º30¹	23.52		81
			80,85,90,95	110-200	180
			100,110,120	172	210
BL6	15680	1500	80,85,90,95	120-170	170	290	10	127		±2.5	0.4	0º30¹	31.36		101
			100,110,120	160-210	210
			130	200-250	250
BL7	24500	1270	90、95	140-170	170	350	10	147		±2.5	0.4	0º30¹	79.38		151
			100,110,120	160-210	210
			130,140,150	200-250	250
BL8	30870	1140	100,110,120	160-210	210	370	10	167		±2.5	0.6	0º30¹	123.52		206
			130,140,150	200-250	250
			160,170	240-300	300
BL9	39200	1000	110,120	160-210	210	400	10	167		±2.5	0.6	0º30¹	175.42		290
			130,140,150	200-250	250
			160,170,180	240-300	300
BL10	61740	850	130,140,150	200-250	250	470	10	177		±2.5	0.6	0º30¹	343		377
			160,170,180	240-300	300
			190,200,210	280-350	350
BL11	98000	750	150	200-250	250	520	10	201		±2.5	0.8	0º30¹	597.8		520
			160,170,180	240-300	300
			190,200,210,220,230, 240,250	280-350	350
BL12	122500	660	170,180	240-300	300	560	10	231		±2.5	0.8	0º30¹	989.8		660
			190,200,210,220,230, 240,250	280-350	350
			260,270,280	320-420	-
BL13	155800	600	190,200,210,220,230, 240,250	280-350	350	630	10	261		±2.5	1.0	0º30¹	1630.6		876
			260,270,280,290,300	320-420	-
BL14	245000	540	210,220,230,240，250 260，270	280-350	350	690	10	285		±2.5	1.0	0º30¹	2675.4		1124
			280,290,300，310，320，330，340	350-420	-
BL15	308700	480	230,240，250，260，270 280，290，300	320-350	-	750	10	315		±2.5	1.2	0º30¹	4410		1830
			310，320，330，340 350，360，370，380	420-480
BL16	392000	425	250，260，270,280，290，300,310,320,330,340	350-400	-	850	15	345		±5	1.2	0º30¹	7408.8		2370
			350，360，370，380 390,400,410,420	420-480
BL17	617400	380	280,290,300,310,320 330,340,350,360,370 380,390,400	400-450	-	930	15	369		±5	1.5	0º30¹	12475.4		3350
			410,420,430,440,450 460,470,480	480-560
BL18	980000	330	300,310,320,330,340 350,360,370,380,390 400	450-480	-	1000	15	389		±5	1.5	0º30¹	20139		4077
			410,420,430,440,450 460,470,480,490,500 580	530-560
BL19	1568000	300	350,360,370,380,390 400,410,420,430,440	480-560	-	1110	15	409		±5	1.5	0º30¹	40062.4		5690
			450,460,470,480,490 500,530,560,600

2：ZLL型-帶制動輪彈性柱銷齒式聯軸器維修方便,壽命較長,拆下檔板即可換尼龍柱銷。尼龍柱銷為自潤材料,不需潤滑,不僅節省潤滑油,而且凈化工作環境。
3：ZLD型圓錐形軸孔彈性柱銷齒式聯軸器詳細介紹 :

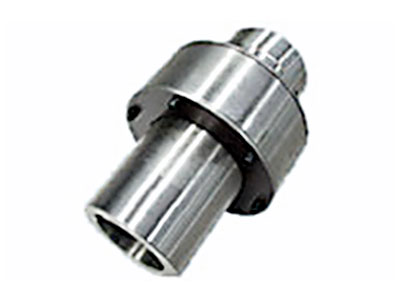

　●ZLD型圓錐形軸孔彈性柱銷齒式聯軸器是利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，通過柱銷傳遞轉矩實現兩半聯軸器聯接，該聯軸器具有以下特點：
　　●（1）傳遞轉矩大，在相同轉矩時回轉直徑大多數比齒式聯軸器小，體積小，質量輕，可部分代替齒式聯軸器。
　　●（2）與齒式聯軸器相比，結構簡單，組成零件較少，制造較方便，不用齒輪加工機床。
　　●（3）維修方便，壽命較長，拆下檔板即可換尼龍柱銷。
　　●（4）尼龍柱銷為自潤材料，不需潤滑，不僅節省潤滑油，而且凈化工作環境。
　　●（5）減振動能差，噪聲較大。
　　ZLD型圓錐形軸孔彈性柱銷齒式聯軸器具有補償兩軸相對偏移的性能，適用于中等和較大功率傳動，不適用于對減振有要求和噪聲需要嚴加控制的工作部位。

4：ZL型彈性柱銷齒式聯軸器基本參數和主要尺寸利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，通過柱銷傳遞轉矩實現兩半聯軸器聯接. 5：ZLZ型接中間軸彈性柱銷齒式聯軸器（GB5015-2003）

　　ZL型彈性柱銷齒式聯軸器基本參數和主要尺寸利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，通過柱銷傳遞轉矩實現兩半聯軸器聯接.

型號	公稱扭矩 Tn(N.m)	許用轉速 [n]r/min	軸孔直徑 d 1 d2	軸孔配合長度		D	B	轉動慣量 Kg.m 2	質量 m Kg
				Y型	J1 型
				L	L 1
ZL1	100	4000	12 14	32	27	76	42	0.0004	0.80
			16 18	42	30
			19
			20 22	52	38
			24
ZL2	250	4000	16 18	42	30	92	50	0.003	3.23
			19
			20 22	52	38
			24
			25 28	62	44
			30 32	82	60
ZL3	630	4000	25 28	62	44	118	69	0.011	6.57
			30 32	82	60
			35 38
			40 42	112	84
ZL4	1600	4000	40 42	112	84	158	89	0.046	14.8
			45 48
			50 55
			56
			60	142	107
ZL5	4000	4000	50 55	112	84	192	89	0.114	24.8
			56
			60 63	142	107
			65 70
			71 75
			80	172	132
ZL6	6300	3300	60 63	142	107	230	111	0.28	42.5
			70 71
			75
			80 85	172	132
			90 95
ZL7	10000	2900	70 71	142	107	260	113	0.56	66.3
			75
			80 85	172	132
			90 95
			100 110	212	167
ZL8	16000	2500	80 85	172	132	300	136	1.21	107.3
			90 95
			100 110	212	167
			120
			125 130	252	202
ZL9	2500 0	2300	90 95	172	132	335	146	1.98	140.9
			100 110	212	167
			120
			125	252	202

ZL10	31500	2100	130 140	212	167	355	151	2.85	180.9
			150
			100 110	252	202
			120
			125	302	242
			130 140 150
ZL11	40000	2000	160 170	212	167	380	170	3.9	219.3

			110 120	252	202
			125
			130 140 150	302	242
			160 170 180
ZL12	63000	1700	130 140	252	202	445	183	9.2	371.4
			150
			160 170	302	242
			180
			190 200	352	282
ZL13	100000	1500	150	252	202	515	218	15.6	470
			160 170	302	242
			180
			190 200	352	282
			220
			240	410	330
ZL14	125000	1400	170 180	320	242	560	218	27.8	708
			190 200	352	282
			220
			240 250	410	330
			260
ZL15	160000	1300	190 200	352	285	590	238	33.4	768
			220
			240 250	410	330
			260
			280 300	470	380
ZL16	250000	100, 0	220	352	282	695	262	69.9	1169
			240 250	410	330
			260
			280 300	470	380
			320
			340	550	450
ZL17	315000	950	240 250	410	330	768	282	122.7	1664
			260
			280 300	470	380
			320
			340 360	550	450
			380
ZL18	400000	850	250 260	410	330	860	300	202.7	2193
			280 300	470	380
			320
			340 360	550	450
			380
			400 420	650	540
ZL19	630000	750	280 300	470	380	970	320	341.2	2901
			320
			340 360	550	450
			380
			400 420	650	540
			440 450
ZL20	1000000	650	320	470	380	1156	351	710	4251
			340 360	550	450
			380
			400 420	650	540
			440 450
			460 480
			500
ZL21	1600000	530	380	550	450	1440	355	1948	7514
			400 420	650	540
			440 450
			460 480
			500
			530 560	800	680
			600 630
ZL22	2000000	500	420 440	650	540	1520	396	2931	10148
			450 460
			480 500
			530 560	800	680
			600 630
			670 710	900	780
			750
ZL23	2500000	460	480 500	650	540	1638	430	4379	13026

　　●彈性柱銷齒式聯軸器是利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，通過柱銷傳遞轉矩實現兩半聯軸器聯接，該聯軸器具有以下特點：（1）彈性柱銷齒式聯軸器傳遞轉矩大，在相同轉矩時回轉直徑大多數比齒式聯軸器小，體積小，質量輕，可部分代替齒式聯軸器。（2）與齒式聯軸器相比，結構簡單，組成零件較少，制造較方便，不用齒輪加工機床。（3）彈性柱銷齒式聯軸器維修方便，壽命較長，拆下檔板即可換尼龍柱銷。（4）彈性柱銷齒式聯軸器尼龍柱銷為自潤材料，不需潤滑，不僅節省潤滑油，而且凈化工作環境。（5）彈性柱銷齒式聯軸器減振動能差，噪聲較大。

　　彈性柱銷齒式聯軸器具有補償兩軸相對偏移的性能，適用于中等和較大功率傳動，不適用于對減振有要求和噪聲需要嚴加控制的工作部位。
